পণ্যের বিবরণ

বাড়ি পণ্য

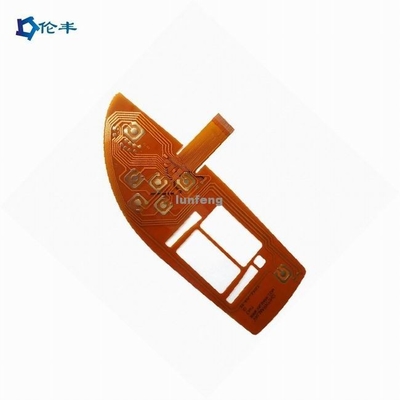

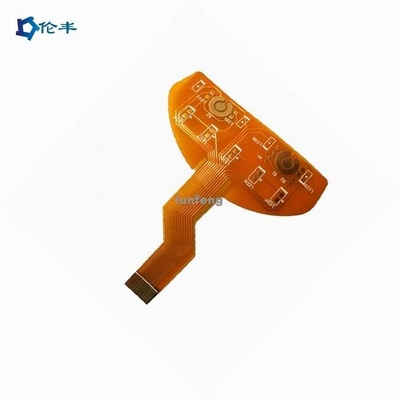

6 লেয়ার এফপিসি নমনীয় সার্কিট বোর্ড পলিমিল্ড কেবল ফ্লেক্স পিসিবি সমাবেশ

ব্র্যান্ড নাম:	Lunfeng
মডেল নম্বর:	FPC001
MOQ:	1 টুকরা
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 500000 পিস/পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনজেন, চীন

সাক্ষ্যদান:

ISO9001:2015

নাম:

FPC নমনীয় সার্কিট বোর্ড নমনীয় PCB FPC তারের

আবেদন:

চিকিৎসা সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম

ভিত্তি উপাদান::

পলিমিল্ড

তামার বেধ::

0.4-2মিল(10-50um)

বোর্ড বেধ::

0.2-6 মিমি

Min. মিন. Hole Size: গর্তের আকার::

HDI / 0.15mm(6mil) এর জন্য 0.1mm(4mil)

Min. মিন. Line Width: লাইন প্রস্থ::

0.075mm/0.075mm(3mil/3mil)

আকার:

কাস্টমাইজড আকার

Min. মিন. Line Spacing: লাইন ব্যবধান::

0.003''

পৃষ্ঠ সমাপ্তি::

HASL/OSP/Ag/ENIG/ENEPIG/নিমজ্জন সিলভার/টিন

প্যাকেজিং বিবরণ:

First put into a polybag, then paked into a carton. প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট

যোগানের ক্ষমতা:

প্রতি মাসে 500000 পিস/পিস

বিশেষভাবে তুলে ধরা:

6 স্তর এফপিসি নমনীয় সার্কিট বোর্ড
,
পিসিবি কেবল এফপিসি নমনীয় সার্কিট বোর্ড
,
পলিমিল্ড ফ্লেক্স পিসিবি সমাবেশ

পণ্যের বর্ণনা

FPC নমনীয় সার্কিট বোর্ড নমনীয় PCB FPC তারের

পিসিবি একটি লেয়ার কেকের মতো, সেখানে বিভিন্ন উপকরণের পর্যায়ক্রমে স্তর রয়েছে যা তাপ এবং আঠালো দিয়ে একসাথে স্তরিত হয়।ডাবল লেয়ার পিসিবি ম্যানুফ্যাকচারিং, যা ডাবল-সাইডেড প্রিন্টেড সার্কিট বোর্ড নামেও পরিচিত, একটি মুদ্রিত সার্কিট বোর্ড যার দুটি স্তর পরিবাহী প্যাটার্ন রয়েছে।ডাবল সাইডেড PCBs সার্কিটগুলি ভিয়াস ব্যবহার করে উপরের এবং নীচের স্তরের মধ্যে পর্যায়ক্রমে কাছাকাছি (এবং আরও বেশি) রাউটিং ট্রেস করার অনুমতি দেয়।আজ, ডবল সাইডেড প্রিন্টেড সার্কিট বোর্ড প্রযুক্তি শিল্পে সবচেয়ে জনপ্রিয় ধরনের পিসিবি।

FPC তারের (নমনীয় মুদ্রিত সার্কিট) বিশেষ উল্লেখ

স্তর 1-6 স্তর

FPC আকার (সর্বোচ্চ/মিনিট) ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি

পুরুত্ব 0.050 মিমি—0.2 মিমি

গর্ত ব্যাসের মাধ্যমে (সর্বোচ্চ) 6.5 মিমি

গর্ত আকারের মাধ্যমে (মিনিট) 0.2 মিমি

গর্ত সহনশীলতার মাধ্যমে ±0.025 মিমি

গর্ত তামার বেধ সর্বনিম্ন 8μm সর্বোচ্চ38μm

ন্যূনতম লাইন প্রস্থ/স্পেস 0.04/0.04 মিমি

এচিং সহনশীলতা ±20%

গর্ত উপর প্যাটার্ন নির্ভুলতা ±2মিল

পাঞ্চিং আকার (সর্বোচ্চ) φ3.175 মিমি

পাঞ্চিং সাইজ (মিনিট) φ2.0 মিমি

পাঞ্চিং অ্যাপারচার পুরুত্ব (সর্বোচ্চ) 0.2 মিমি

থার্মোসেটিং কালি সহনশীলতা ±0.2 মিমি

সবুজ তেল (মিনিট) 0.1 মিমি

সোল্ডার প্যাড (মিনিট) 8 মিলিয়ন * 8 মিলিয়ন

সোল্ডার প্যাড দূরত্ব (মিনিট) 8মিল

সহনশীলতা (মিনিট) ±0.1 মিমি

উপলব্ধ Laminates উপাদান Pl.পিইটিFR4-Pl

কপার ফয়েল বেধ
12um, 18um, 35um, 70um

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: লুনফেং একটি প্রস্তুতকারক/কারখানা।আমরা 26 বছরের জন্য মেমরবেনে সুইচ, 10 বছরের জন্য টাচ প্যানেলে বিশেষায়িত করি।

প্রশ্ন 2: আমার সুইচ ফাইলটি যদি আমি আপনাকে উত্পাদনের জন্য পাঠাই তবে কি নিরাপদ?
উত্তর: আমরা গ্রাহকের নকশা কর্তৃপক্ষকে সম্মান করি এবং ছাড়া অন্য কারো জন্য স্পর্শ প্যানেল তৈরি করব না
আপনার অনুমতি।এনডিএ গ্রহণযোগ্য।

Q3: আপনি কি ফাইল ছাড়াই মেমব্রেন সুইচ/গ্রাফিক ওভারলে/ক্যাপাসিটিভ বা প্রতিরোধী টাচ প্যানেলের নমুনা কপি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী মেমব্রেন সুইচ/গ্রাফিক ওভারলে/টাচ প্যানেল ক্লোন করতে পারি।

প্রশ্ন 4: আপনি কোন পেমেন্ট গ্রহণ করেন?
উঃ টিটি/ওয়েস্টার্ন ইউনিয়ন।

প্রশ্ন 5: আপনার শিপিং উপায় কি?
A: 1. আমাদের কাছে ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস দ্বারা পণ্য পাঠানোর জন্য আমাদের নিজস্ব ফরওয়ার্ডার রয়েছে।
2. আপনার নিজের ফরওয়ার্ডার থাকলে, আমরা তাদের সাথে সহযোগিতা করতে পারি।

প্রশ্ন 6: MOQ সম্পর্কে কেমন?
উত্তর: কোন MOQ নেই।

প্রশ্ন 7: আপনার প্রধান বাজার কি?
উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রিয়া, সিঙ্গাপুর...
