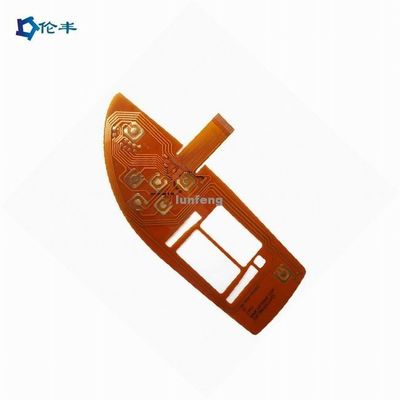

মেডিকেল সরঞ্জাম এবং ইলেকট্রনিক ডিভাইসের জন্য ৬ লেয়ার এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড পলিমাইড কেবল

মেডিকেল সরঞ্জাম এবং ইলেকট্রনিক ডিভাইসের জন্য ৬ লেয়ার এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড পলিমাইড কেবল

ব্র্যান্ড নাম: Lunfeng
মডেল নম্বর: FPC001
MOQ: 1 টুকরা
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে 500000 পিস/পিস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
শেনজেন, চীন
সাক্ষ্যদান:
ISO9001:2015
বেস উপাদান:
পলিমিল্ড
বোর্ড বেধ:
0.2-6 মিমি
মিনিট লাইন ব্যবধান:
0.003''
মিনিট লাইন প্রস্থ:
0.075mm/0.075mm(3mil/3mil)
মিন. গর্ত আকার:
HDI / 0.15mm(6mil) এর জন্য 0.1mm(4mil)
সারফেস ফিনিশিং:
HASL/OSP/Ag/ENIG/ENEPIG/নিমজ্জন সিলভার/টিন
তামার পুরুত্ব:
0.4-2মিল (10-50um)
স্তর:
1-6 স্তর
FPC আকার (সর্বোচ্চ/মিনিট):
ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি
পুরুত্ব:
0.050 মিমি--0.2 মিমি
প্যাকেজিং বিবরণ:
First put into a polybag, then paked into a carton. প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট
যোগানের ক্ষমতা:
প্রতি মাসে 500000 পিস/পিস
বিশেষভাবে তুলে ধরা:

6 স্তর এফপিসি নমনীয় সার্কিট বোর্ড

,

পিসিবি কেবল এফপিসি নমনীয় সার্কিট বোর্ড

,

পলিমিল্ড ফ্লেক্স পিসিবি সমাবেশ

পণ্যের বর্ণনা
৬ লেয়ার এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড পলিইমাইড কেবল ফ্লেক্স পিসিবি অ্যাসেম্বলি

এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড ফ্লেক্সিবল পিসিবি এফপিসি কেবল

পিসিবি একটি স্তরিত কেকের মতো কাঠামোযুক্ত, যেখানে বিভিন্ন উপাদানের স্তরগুলি তাপ এবং আঠালো ব্যবহার করে একসাথে স্তরিত করা হয়। ডাবল লেয়ার পিসিবি ম্যানুফ্যাকচারিং, যা ডাবল-সাইডেড প্রিন্টেড সার্কিট বোর্ড নামেও পরিচিত, এতে দুটি পরিবাহী প্যাটার্ন স্তর সহ একটি প্রিন্টেড সার্কিট বোর্ড জড়িত। ডাবল সাইডেড পিসিবি সার্কিটগুলি ভায়া ব্যবহার করে টপ এবং বটম স্তরগুলির মধ্যে পর্যায়ক্রমে আরও কাছাকাছি এবং আরও বিস্তৃত রুটিং ট্রেস সক্ষম করে। বর্তমানে, ডাবল সাইডেড প্রিন্টেড সার্কিট বোর্ড প্রযুক্তি শিল্পে সবচেয়ে বেশি ব্যবহৃত পিসিবি টাইপ উপস্থাপন করে।

এফপিসি কেবল (ফ্লেক্সিবল প্রিন্টেড সার্কিট) স্পেসিফিকেশন
প্যারামিটার স্পেসিফিকেশন
স্তর ১-৬ স্তর
এফপিসি আকার (সর্বোচ্চ/সর্বনিম্ন) সর্বনিম্ন: ১০x৪৫মিমি | সর্বোচ্চ: ২৫০x১২০০মিমি
বেধ ০.০৫০মিমি - ০.২মিমি
থ্রু হোল ব্যাস (সর্বোচ্চ) ৬.৫মিমি
থ্রু হোল আকার (সর্বনিম্ন) ০.২মিমি
থ্রু হোল টলারেন্স ±০.০২৫মিমি
হোল কপার বেধ সর্বনিম্ন ৮μm | সর্বোচ্চ ৩৮μm
সর্বনিম্ন লাইন প্রস্থ/স্পেস ০.০৪/০.০৪ মিমি
এচিং টলারেন্স ±২০%
হোলের উপর প্যাটার্ন নির্ভুলতা ±২মিল
পাঞ্চিং আকার (সর্বোচ্চ) φ৩.১৭৫মিমি
পাঞ্চিং আকার (সর্বনিম্ন) φ২.০মিমি
পাঞ্চিং অ্যাপারচার বেধ (সর্বোচ্চ) ০.২মিমি
থার্মোসেটিং কালি টলারেন্স ±০.২মিমি
সবুজ তেল (সর্বনিম্ন) ০.১মিমি
সোল্ডার প্যাড (সর্বনিম্ন) ৮মিল×৮মিল
সোল্ডার প্যাড দূরত্ব (সর্বনিম্ন) ৮মিল
টলারেন্স (সর্বনিম্ন) ±০.১মিমি
উপলব্ধ ল্যামিনেট উপাদান পিআই, পিইটি, এফআর৪-পিআই
কপার ফয়েল বেধ ১২উম, ১৮উম, ৩৫উম, ৭০উম
Hot Sale Low Price China FPC Manufacture Flex Board Flexible PCB Supplier Hot Sale Low Price China FPC Manufacture Flex Board Flexible PCB Supplier FPC Flexible Circuit Board Product Image FPC Flexible Circuit Board Product Image
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?
উত্তর: লুংফেং একজন প্রস্তুতকারক/কারখানা। আমরা ২৬ বছর ধরে মেমব্রেন সুইচ এবং ১০ বছর ধরে টাচ প্যানেলে বিশেষজ্ঞ।
প্রশ্ন ২: আমি যদি আপনাকে ম্যানুফ্যাকচারিংয়ের জন্য আমার সুইচ ফাইল পাঠাই তবে কি তা নিরাপদ থাকবে?
উত্তর: আমরা গ্রাহকের ডিজাইন কর্তৃপক্ষকে সম্মান করি এবং আপনার অনুমতি ছাড়া অন্য কারো জন্য টাচ প্যানেল তৈরি করব না। এনডিএ গ্রহণযোগ্য।
প্রশ্ন ৩: আপনি কি ফাইল ছাড়াই মেমব্রেন সুইচ/গ্রাফিক ওভারলে/ক্যাপাসিটিভ বা রেজিস্ট্রিভ টাচ প্যানেলের নমুনা কপি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী মেমব্রেন সুইচ, গ্রাফিক ওভারলে এবং টাচ প্যানেল ক্লোন করতে পারি।
প্রশ্ন ৪: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: টিটি/ওয়েস্টার্ন ইউনিয়ন।
প্রশ্ন ৫: আপনার শিপিং পদ্ধতি কি?
উত্তর: ১. আমাদের নিজস্ব ফরোয়ার্ডার আছে যারা ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস দ্বারা পণ্য পাঠায়।
২. আপনার যদি নিজস্ব ফরোয়ার্ডার থাকে, আমরা তাদের সাথে সহযোগিতা করতে পারি।
প্রশ্ন ৬: এমওকিউ (MOQ) সম্পর্কে কি?
উত্তর: ন্যূনতম অর্ডারের পরিমাণ নেই।
প্রশ্ন ৭: আপনার প্রধান বাজার কোনটি?
উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রেলিয়া, সিঙ্গাপুর...
