পণ্যের বিবরণ

বাড়ি পণ্য

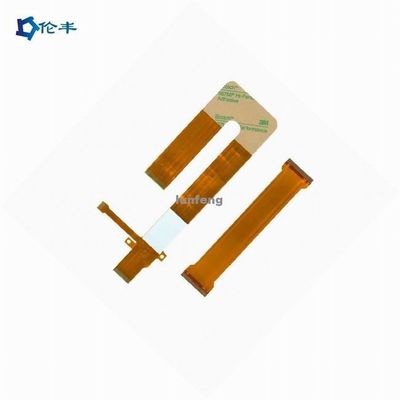

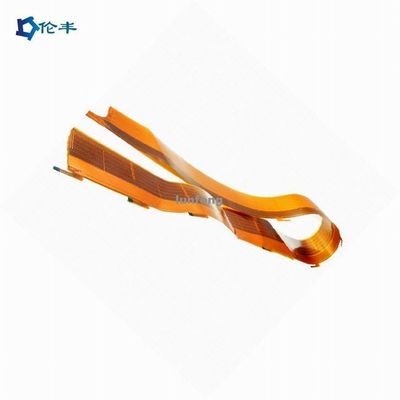

মেডিকেল সরঞ্জামের জন্য ০.২-৬মিমি পাঞ্চিং/লেজার কাট/ড্রিলড এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড

ব্র্যান্ড নাম:	Lunfeng
মডেল নম্বর:	FPC005
MOQ:	1 টুকরা
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 500000 পিস/পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনজেন, চীন

সাক্ষ্যদান:

ISO9001:2015

উপাদান:

পলিমিল্ড, পিআই

বোর্ড বেধ:

0.2-6 মিমি

রূপরেখা প্রোফাইল:

পাঞ্চিং/লেজার কাট/ড্রিল্ড

সারফেস ফিনিশিং:

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ নিমজ্জন সিলভার/ টিন

মিনিট লাইন প্রস্থ:

0.1 মিমি

তামার পুরুত্ব:

0.4-2মিল (10-50um)

স্তর:

1-6 স্তর

FPC আকার (সর্বোচ্চ/মিনিট):

ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি

গর্ত ব্যাস মাধ্যমে:

সর্বোচ্চ: 6.5 মিমি

গর্ত আকার মাধ্যমে:

ন্যূনতম: 0.2 মিমি

প্যাকেজিং বিবরণ:

First put into a polybag, then paked into a carton. প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট

যোগানের ক্ষমতা:

প্রতি মাসে 500000 পিস/পিস

বিশেষভাবে তুলে ধরা:

0.2-6 মিমি ফ্লেক্স বোর্ড পিসিবি
,
ইলেকট্রনিক সরঞ্জাম ফ্লেক্স বোর্ড পিসিবি
,
পাঞ্চিং ফ্ল্যাট ফ্লেক্স পিসিবি

পণ্যের বর্ণনা

ইলেকট্রনিক সরঞ্জাম ফ্লেক্স বোর্ড পিসিবি ০.২-৬মিমি পাঞ্চিং ফ্ল্যাট ফ্লেক্স পিসিবি

এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড ফ্লেক্সিবল প্রিন্টেড সার্কিট

ফ্লেক্সিবল সার্কিট বোর্ডের স্তর অনুযায়ী শ্রেণীবিভাগ

একক-পার্শ্বযুক্ত ফ্লেক্সিবল সার্কিট বোর্ড

এটি স্তর অনুযায়ী ফ্লেক্সিবল সার্কিট বোর্ডের মৌলিক প্রকারগুলির মধ্যে একটি। এতে পলিইমাইড ফিল্মের একটি একক স্তর এবং তামার একটি পাতলা স্তর থাকে।

একক-পার্শ্বযুক্ত ফ্লেক্সিবল সার্কিট বোর্ড ডুয়াল অ্যাক্সেস সহ

নাম থেকেই বোঝা যায়, এই সার্কিট বোর্ডগুলি একক-পার্শ্বযুক্ত তবে তামার শীট উভয় দিক থেকে অ্যাক্সেসযোগ্য।

দ্বৈত-পার্শ্বযুক্ত ফ্লেক্সিবল সার্কিট বোর্ড

এই বিশেষ সার্কিট বোর্ডগুলিতে পলিইমাইড স্তরের উভয় পাশে কন্ডাক্টরের একটি দ্বৈত স্তর থাকে।

মাল্টি-লেয়ার্ড ফ্লেক্সিবল সার্কিট

এই সার্কিটে দ্বৈত-পার্শ্বযুক্ত এবং একক-পার্শ্বযুক্ত ফ্লেক্সিবল সার্কিটের একটি সংমিশ্রণ রয়েছে।

ফ্লেক্সিবল সার্কিট বোর্ডের উল্লিখিত প্রকারগুলির উপর ভিত্তি করে, এটা স্পষ্ট যে ডিজাইনার এবং প্রকৌশলীদের বিভিন্ন অ্যাপ্লিকেশনের জন্য নির্বাচনের একটি বিস্তৃত পরিসর রয়েছে। এই নমনীয়তাই ফ্লেক্সিবল সার্কিট বোর্ডকে অত্যন্ত উপকারী করে তোলে।

এফপিসি কেবল (ফ্লেক্সিবল প্রিন্টেড সার্কিট) স্পেসিফিকেশন

প্যারামিটার স্পেসিফিকেশন

স্তর ১-৬ স্তর

এফপিসি আকার (সর্বোচ্চ/সর্বনিম্ন) সর্বনিম্ন: ১০x৪৫মিমি সর্বোচ্চ: ২৫০x১২০০মিমি

বেধ ০.০৫০মিমি - ০.২মিমি

থ্রু হোল ব্যাস (সর্বোচ্চ) ৬.৫মিমি

থ্রু হোল আকার (সর্বনিম্ন) ০.২মিমি

থ্রু হোল টলারেন্স ±০.০২৫মিমি

হোল কপার বেধ সর্বনিম্ন ৮µm সর্বোচ্চ ৩৮µm

সর্বনিম্ন লাইন প্রস্থ/স্পেস ০.০৪/০.০৪ মিমি

এচিং টলারেন্স ±২০%

হোলের প্যাটার্নের নির্ভুলতা ±২মিল

পাঞ্চিং আকার (সর্বোচ্চ) φ৩.১৭৫মিমি

পাঞ্চিং আকার (সর্বনিম্ন) φ২.০মিমি

পাঞ্চিং অ্যাপারচার বেধ (সর্বোচ্চ) ০.২মিমি

থার্মোসেটিং কালি টলারেন্স ±০.২মিমি

সবুজ তেল (সর্বনিম্ন) ০.১মিমি

সোল্ডার প্যাড (সর্বনিম্ন) ৮মিল*৮মিল

সোল্ডার প্যাড দূরত্ব (সর্বনিম্ন) ৮মিল

টলারেন্স (সর্বনিম্ন) ±০.১মিমি

উপলব্ধ ল্যামিনেট উপাদান পিএল. পিইটি. এফআর৪-পিএল

কপার ফয়েল বেধ ১২µm, ১৮µm, ৩৫µm, ৭০µm

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?

উত্তর: লুংফেং একজন প্রস্তুতকারক/কারখানা। আমরা ২৬ বছর ধরে মেমব্রেন সুইচ এবং ১০ বছর ধরে টাচ প্যানেলে বিশেষজ্ঞ।

প্রশ্ন ২: আমি যদি আপনাকে উত্পাদনের জন্য আমার সুইচ ফাইল পাঠাই তবে কি তা নিরাপদ থাকবে?

উত্তর: আমরা গ্রাহকের ডিজাইন কর্তৃপক্ষকে সম্মান করি এবং আপনার অনুমতি ছাড়া অন্যের জন্য টাচ প্যানেল তৈরি করব না। এনডিএ গ্রহণযোগ্য।

প্রশ্ন ৩: আপনি কি ফাইল ছাড়াই মেমব্রেন সুইচ/গ্রাফিক ওভারলে/ক্যাপাসিটিভ বা রেজিস্ট্রিভ টাচ প্যানেলের নমুনা কপি করতে পারেন?

উত্তর: হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী মেমব্রেন সুইচ/গ্রাফিক ওভারলে/টাচ প্যানেল ক্লোন করতে পারি।

প্রশ্ন ৪: আপনি কোন পেমেন্ট গ্রহণ করেন?

উত্তর: টিটি/ওয়েস্টার্ন ইউনিয়ন।

প্রশ্ন ৫: আপনার শিপিং পদ্ধতি কি?

উত্তর: ১. আমাদের নিজস্ব ফরোয়ার্ডার আছে যারা ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস দ্বারা পণ্য পাঠায়।
২. আপনার যদি নিজস্ব ফরোয়ার্ডার থাকে, আমরা তাদের সাথে সহযোগিতা করতে পারি।

প্রশ্ন ৬: এমওকিউ সম্পর্কে কি?

উত্তর: কোন এমওকিউ নেই।

প্রশ্ন ৭: আপনার প্রধান বাজার কোনটি?

উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রেলিয়া, সিঙ্গাপুর...

ট্যাগ:
পিসিবি ফ্লেক্স সার্কিট বোর্ড

এফপিসি ফ্লেক্স প্রিন্টেড সার্কিট

0.2 মিমি এফপিসি নমনীয় সার্কিট বোর্ড

সংশ্লিষ্ট পণ্য

পলিমিইল্ড পিআই ফিল্ম এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড 1-6 লেয়ার কাস্টমাইজড সাইজ ফর কনজিউমার ইলেকট্রনিক্স

সেরা দাম পান

0.4-2 মিলিমিটার তামা বেধ FPC নমনীয় সার্কিট বোর্ড সঙ্গে গোল্ড Plating পৃষ্ঠ সমাপ্তি এবং কাস্টমাইজড আকার

সেরা দাম পান

উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য 1OZ কপার পুরুত্ব সহ হলুদ পিআই ফিল্ম সোল্ডার মাস্ক ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড

সেরা দাম পান

পলিমাইড পিআই উপাদান এফপিসি নমনীয় সার্কিট বোর্ড 10-50um তামার বেধ এবং ইলেকট্রনিক সরঞ্জাম জন্য কাস্টমাইজড আকারের সাথে

সেরা দাম পান

পলিমিউল্ড উপাদান ৪ স্তর এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড মেডিকেল এবং ইলেকট্রনিক সরঞ্জামের জন্য ০.৪-২মিল কপার পুরুত্ব সহ

সেরা দাম পান

0.2 মিমি-6 মিমি পলিমাইড এফপিসি মেডিকেল সরঞ্জাম এবং ফ্লেক্স পিসিবি সমাবেশের জন্য নমনীয় সার্কিট বোর্ড

সেরা দাম পান

মেডিকেল সরঞ্জামের জন্য রিয়ার আঠালো সহ পলিমিাল্ড মেটেরিয়াল এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড

সেরা দাম পান

মেডিকেল সরঞ্জাম এবং ইলেকট্রনিক ডিভাইসের জন্য ৬ লেয়ার এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড পলিমাইড কেবল

সেরা দাম পান

প্যারামিটার	স্পেসিফিকেশন
স্তর	১-৬ স্তর
এফপিসি আকার (সর্বোচ্চ/সর্বনিম্ন)	সর্বনিম্ন: ১০x৪৫মিমি সর্বোচ্চ: ২৫০x১২০০মিমি
বেধ	০.০৫০মিমি - ০.২মিমি
থ্রু হোল ব্যাস (সর্বোচ্চ)	৬.৫মিমি
থ্রু হোল আকার (সর্বনিম্ন)	০.২মিমি
থ্রু হোল টলারেন্স	±০.০২৫মিমি
হোল কপার বেধ	সর্বনিম্ন ৮µm সর্বোচ্চ ৩৮µm
সর্বনিম্ন লাইন প্রস্থ/স্পেস	০.০৪/০.০৪ মিমি
এচিং টলারেন্স	±২০%
হোলের প্যাটার্নের নির্ভুলতা	±২মিল
পাঞ্চিং আকার (সর্বোচ্চ)	φ৩.১৭৫মিমি
পাঞ্চিং আকার (সর্বনিম্ন)	φ২.০মিমি
পাঞ্চিং অ্যাপারচার বেধ (সর্বোচ্চ)	০.২মিমি
থার্মোসেটিং কালি টলারেন্স	±০.২মিমি
সবুজ তেল (সর্বনিম্ন)	০.১মিমি
সোল্ডার প্যাড (সর্বনিম্ন)	৮মিল*৮মিল
সোল্ডার প্যাড দূরত্ব (সর্বনিম্ন)	৮মিল
টলারেন্স (সর্বনিম্ন)	±০.১মিমি
উপলব্ধ ল্যামিনেট উপাদান	পিএল. পিইটি. এফআর৪-পিএল
কপার ফয়েল বেধ	১২µm, ১৮µm, ৩৫µm, ৭০µm
