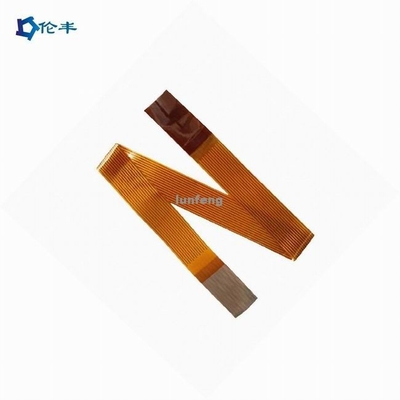

রিয়ার আঠালো ফ্লেক্স প্রিন্টেড সার্কিট এফপিসি পলিমিল্ড ফ্লেক্স পিসিবি উপাদান

ব্র্যান্ড নাম:	Lunfeng
মডেল নম্বর:	FPC006
MOQ:	1 টুকরা
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 500000 পিস/পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনজেন, চীন

সাক্ষ্যদান:

ISO9001:2015

নাম:

পিছন আঠালো সঙ্গে FPC নমনীয় সার্কিট বোর্ড PI নমনীয় PCB

আবেদন:

চিকিৎসা সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম

উপাদান::

পলিমিল্ড,

তামার বেধ::

0.4-2mil(10-50um), Min8μm সর্বোচ্চ 38μm

বোর্ড বেধ::

0.2-6 মিমি

Min. মিন. Hole Size: গর্তের আকার::

HDI / 0.15mm (6mil) এর জন্য 0.1mm (4mil)

Min. মিন. Line Width: লাইন প্রস্থ::

0.075mm/ 0.075mm (3mil/3mil)

আকার:

কাস্টমাইজড আকার

Min. মিন. Line Spacing: লাইন ব্যবধান::

0.003''

পৃষ্ঠ সমাপ্তি::

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ নিমজ্জন সিলভার/ টিন

প্যাকেজিং বিবরণ:

First put into a polybag, then paked into a carton. প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট

যোগানের ক্ষমতা:

প্রতি মাসে 500000 পিস/পিস

বিশেষভাবে তুলে ধরা:

এফপিসি ফ্লেক্স প্রিন্টেড সার্কিট
,
রিয়ার আঠালো ফ্লেক্স প্রিন্টেড সার্কিট
,
পলিমিল্ড ফ্লেক্স পিসিবি উপাদান

পণ্যের বর্ণনা

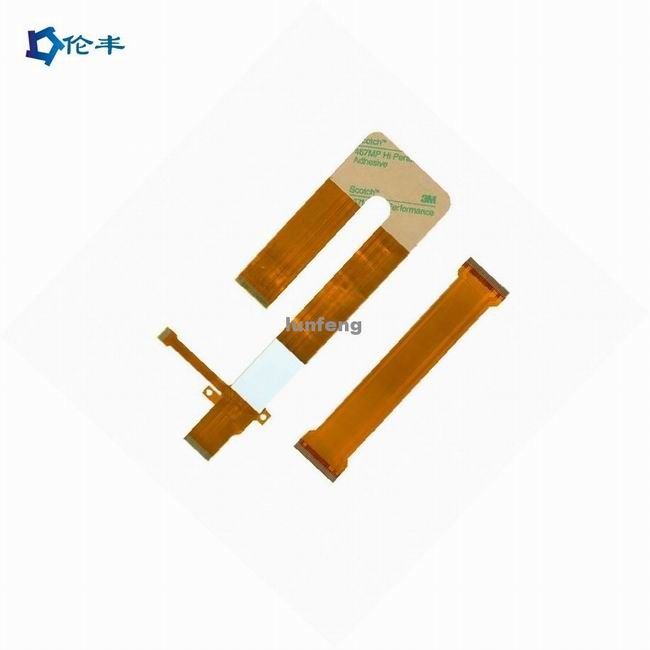

পিছন আঠালো সঙ্গে FPC নমনীয় সার্কিট বোর্ড PI নমনীয় PCB

ফ্লেক্স পিসিবি উত্পাদন সম্পর্কে মূল উপাদানগুলি বোঝা হল সংযুক্তি পিন যা পিনগুলি কন্ডাক্টর এক্সটেনশন, সোল্ডার পিন বা অন্যান্য বিকল্প হিসাবে যুক্ত করা যেতে পারে।মূল অবস্থানে আঠালো স্থাপন সার্কিট বসানো এবং মাউন্ট উন্নতি করতে পারবেন.সার্কিট থেকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং নির্গমন নিয়ে উদ্বেগ বৃদ্ধির সাথে, সুরক্ষার বৈশিষ্ট্যগুলি এই ঝুঁকিগুলি কমাতে পারে।একক-পার্শ্বযুক্ত সার্কিটে, কন্ডাকটর ট্রেস এবং স্পেস .002" এ উপলব্ধ।দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার সার্কিটে, কন্ডাকটর ট্রেস এবং স্পেস .003"-.004" এ উপলব্ধ।সংযোজকগুলি হল ফ্লেক্স সার্কিটগুলির সাথে একত্রিত সংযোগকারীগুলি দ্রুত সমাবেশের জন্য অনুমতি দেয়।স্টিফেনারগুলি উপাদান অঞ্চলে সার্কিটগুলিকে কঠোর করতে ব্যবহৃত হয়।ওয়েভ সোল্ডারিংকে সহায়তা করার জন্য স্টিফেনার ফ্রেম, ক্লিপ আলাদা করে এবং অবস্থানে ভাঁজ করে।ফ্লেক্স আন্তঃসংযোগগুলি কঠোর বোর্ডগুলিকে একত্রে সংযুক্ত করতে ব্যবহার করা হয় যা উচ্চ-ঘনত্বের প্যাকেজিং সমস্যাগুলি সমাধান করতে ভাঁজ এবং অবস্থানের অনুমতি দেয়।

FPC তারের (নমনীয় মুদ্রিত সার্কিট) বিশেষ উল্লেখ

স্তর 1-6 স্তর

FPC আকার (সর্বোচ্চ/মিনিট) ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি

পুরুত্ব 0.050 মিমি—0.2 মিমি

গর্ত ব্যাসের মাধ্যমে (সর্বোচ্চ) 6.5 মিমি

গর্ত আকারের মাধ্যমে (মিনিট) 0.2 মিমি

গর্ত সহনশীলতার মাধ্যমে ±0.025 মিমি

গর্ত তামার বেধ সর্বনিম্ন 8μm সর্বোচ্চ 38μm

ন্যূনতম লাইন প্রস্থ/স্পেস 0.04/0.04 মিমি

এচিং সহনশীলতা ±20%

গর্ত উপর প্যাটার্ন নির্ভুলতা ±2মিল

পাঞ্চিং আকার (সর্বোচ্চ) φ3.175 মিমি

পাঞ্চিং সাইজ (মিনিট) φ2.0 মিমি

পাঞ্চিং অ্যাপারচার পুরুত্ব (সর্বোচ্চ) 0.2 মিমি

থার্মোসেটিং কালি সহনশীলতা ±0.2 মিমি

সবুজ তেল (মিনিট) 0.1 মিমি

সোল্ডার প্যাড (মিনিট) 8 মিলিয়ন * 8 মিলিয়ন

সোল্ডার প্যাড দূরত্ব (মিনিট) 8মিল

সহনশীলতা (মিনিট) ±0.1 মিমি

উপলব্ধ Laminates উপাদান Pl.পিইটিFR4-Pl

কপার ফয়েল বেধ
12um, 18um, 35um, 70um

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: লুনফেং একটি প্রস্তুতকারক/কারখানা।আমরা 26 বছরের জন্য মেমরবেনে সুইচ, 10 বছরের জন্য টাচ প্যানেলে বিশেষায়িত করি।

প্রশ্ন 2: আমার সুইচ ফাইলটি যদি আমি আপনাকে উত্পাদনের জন্য পাঠাই তবে কি নিরাপদ?
উত্তর: আমরা গ্রাহকের নকশা কর্তৃপক্ষকে সম্মান করি এবং ছাড়া অন্য কারো জন্য স্পর্শ প্যানেল তৈরি করব না
আপনার অনুমতি।এনডিএ গ্রহণযোগ্য।

Q3: আপনি কি ফাইল ছাড়াই মেমব্রেন সুইচ/গ্রাফিক ওভারলে/ক্যাপাসিটিভ বা প্রতিরোধী টাচ প্যানেলের নমুনা কপি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী মেমব্রেন সুইচ/গ্রাফিক ওভারলে/টাচ প্যানেল ক্লোন করতে পারি।

প্রশ্ন 4: আপনি কোন পেমেন্ট গ্রহণ করেন?
উঃ টিটি/ওয়েস্টার্ন ইউনিয়ন।

প্রশ্ন 5: আপনার শিপিং উপায় কি?
A: 1. আমাদের কাছে ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস দ্বারা পণ্য পাঠানোর জন্য আমাদের নিজস্ব ফরওয়ার্ডার রয়েছে।
2. আপনার নিজের ফরওয়ার্ডার থাকলে, আমরা তাদের সাথে সহযোগিতা করতে পারি।

প্রশ্ন 6: MOQ সম্পর্কে কেমন?
উত্তর: কোন MOQ নেই।

প্রশ্ন 7: আপনার প্রধান বাজার কি?
উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রিয়া, সিঙ্গাপুর...
