| উৎপত্তি স্থল: | শেনজেন, চীন |
|---|---|
| পরিচিতিমুলক নাম: | Lunfeng |
| সাক্ষ্যদান: | ISO9001:2015 |
| মডেল নম্বার: | FPC005 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| প্যাকেজিং বিবরণ: | <i>First put into a polybag, then paked into a carton.</i> <b>প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট |
| ডেলিভারি সময়: | 7-25 কার্যদিবস, আলোচনার জন্য |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 500000 পিস/পিস |

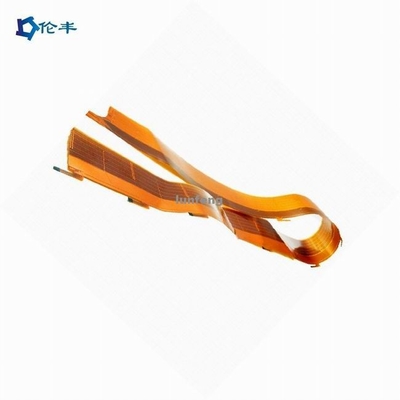

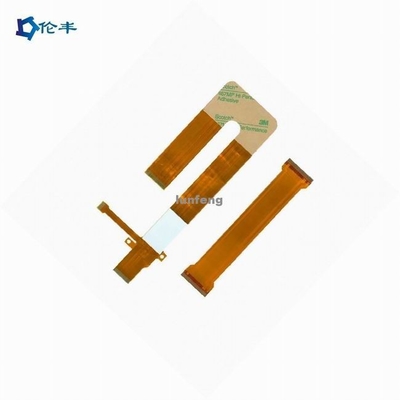

| নাম: | FPC নমনীয় সার্কিট বোর্ড নমনীয় মুদ্রিত সার্কিট | আবেদন: | চিকিৎসা সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম |
|---|---|---|---|
| উপাদান:: | পলিমিল্ড, পিআই | তামার বেধ:: | 0.4-2মিল (10-50um), |
| বোর্ড বেধ:: | 0.2-6 মিমি | আকার: | কাস্টমাইজড আকার |
| পৃষ্ঠ সমাপ্তি:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ নিমজ্জন সিলভার/ টিন | আইটেম: | ই এম |
| রূপরেখা প্রোফাইল: | পাঞ্চিং/লেজার কাট/ড্রিল্ড | পণ্যের নাম: | শেনজেন কুইকপিসিবি নেতৃত্বাধীন পিসিবি বোর্ড |
| <i>Min.</i> <b>মিন.</b> <i>line width</i> <b>লাইন প্রস্থ</b>: | 0.1 মিমি | ||
| লক্ষণীয় করা: | 0.2-6 মিমি ফ্লেক্স বোর্ড পিসিবি,ইলেকট্রনিক সরঞ্জাম ফ্লেক্স বোর্ড পিসিবি,পাঞ্চিং ফ্ল্যাট ফ্লেক্স পিসিবি |
||
নমনীয় সার্কিট বোর্ড স্তরের উপর ভিত্তি করে শ্রেণীবিভাগ
একক পার্শ্বযুক্ত নমনীয় সার্কিট বোর্ড
এটি স্তরগুলির উপর ভিত্তি করে নমনীয় সার্কিট বোর্ডগুলির মৌলিক প্রকারগুলির মধ্যে একটি।এটি পলিমাইড ফিল্মের একক স্তর রয়েছে।এটিতে তামার একটি পাতলা স্তরও রয়েছে।
ডুয়াল অ্যাক্সেস সহ একক-পার্শ্বযুক্ত নমনীয় সার্কিট বোর্ড
নামের মতই, এই সার্কিট বোর্ডগুলি একমুখী কিন্তু তামার শীট উভয় দিক থেকে অ্যাক্সেসযোগ্য।
ডাবল-পার্শ্বযুক্ত নমনীয় সার্কিট বোর্ড
এই নির্দিষ্ট সার্কিট বোর্ডগুলিতে পলিমাইড স্তরের উভয় পাশে কন্ডাক্টরের একটি ডবল স্তর থাকে।
বহু-স্তরযুক্ত নমনীয় সার্কিট
এই সার্কিটে দ্বি-পার্শ্বযুক্ত এবং এক-পার্শ্বযুক্ত নমনীয় সার্কিটের সংমিশ্রণ রয়েছে।
পূর্বোক্ত ধরনের নমনীয় সার্কিট বোর্ডের উপর ভিত্তি করে, এটা স্পষ্ট যে ডিজাইনার এবং ইঞ্জিনিয়ারদের বিভিন্ন অ্যাপ্লিকেশনের জন্য নির্বাচনের একটি বিস্তৃত বর্ণালী রয়েছে।এটি এই নমনীয়তা যা নমনীয় সার্কিট বোর্ডগুলিকে অত্যন্ত উপকারী করে তোলে।
|
FPC তারের (নমনীয় মুদ্রিত সার্কিট) বিশেষ উল্লেখ
|
|
| স্তর | 1-6 স্তর |
| FPC আকার (সর্বোচ্চ/মিনিট) | ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি |
| পুরুত্ব | 0.050 মিমি—0.2 মিমি |
| গর্ত ব্যাসের মাধ্যমে (সর্বোচ্চ) | 6.5 মিমি |
| গর্ত আকারের মাধ্যমে (মিনিট) | 0.2 মিমি |
| গর্ত সহনশীলতার মাধ্যমে | ±0.025 মিমি |
| গর্ত তামার বেধ | সর্বনিম্ন 8μm সর্বোচ্চ 38μm |
| ন্যূনতম লাইন প্রস্থ/স্পেস | 0.04/0.04 মিমি |
| এচিং সহনশীলতা | ±20% |
| গর্ত উপর প্যাটার্ন নির্ভুলতা | ±2মিল |
| পাঞ্চিং আকার (সর্বোচ্চ) | φ3.175 মিমি |
| পাঞ্চিং সাইজ (মিনিট) | φ2.0 মিমি |
| পাঞ্চিং অ্যাপারচার পুরুত্ব (সর্বোচ্চ) | 0.2 মিমি |
| থার্মোসেটিং কালি সহনশীলতা | ±0.2 মিমি |
| সবুজ তেল (মিনিট) | 0.1 মিমি |
| সোল্ডার প্যাড (মিনিট) | 8 মিলিয়ন * 8 মিলিয়ন |
| সোল্ডার প্যাড দূরত্ব (মিনিট) | 8মিল |
| সহনশীলতা (মিনিট) | ±0.1 মিমি |
| উপলব্ধ Laminates উপাদান | Pl.পিইটিFR4-Pl |
| কপার ফয়েল বেধ |
12um, 18um, 35um, 70um
|
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: লুনফেং একটি প্রস্তুতকারক/কারখানা।আমরা 26 বছরের জন্য মেমরবানে সুইচ, 10 বছরের জন্য টাচ প্যানেলে বিশেষায়িত করি।
প্রশ্ন 2: আমার সুইচ ফাইলটি যদি আমি আপনাকে উত্পাদনের জন্য পাঠাই তবে কি নিরাপদ?
উত্তর: আমরা গ্রাহকের নকশা কর্তৃপক্ষকে সম্মান করি এবং ছাড়া অন্য কারো জন্য স্পর্শ প্যানেল তৈরি করব না
আপনার অনুমতি।এনডিএ গ্রহণযোগ্য।
Q3: আপনি কি ফাইল ছাড়াই মেমব্রেন সুইচ/গ্রাফিক ওভারলে/ক্যাপাসিটিভ বা প্রতিরোধী টাচ প্যানেলের নমুনা কপি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী মেমব্রেন সুইচ/গ্রাফিক ওভারলে/টাচ প্যানেল ক্লোন করতে পারি।
প্রশ্ন 4: আপনি কোন পেমেন্ট গ্রহণ করেন?
উঃ টিটি/ওয়েস্টার্ন ইউনিয়ন।
প্রশ্ন 5: আপনার শিপিং উপায় কি?
উত্তর: 1. আমাদের কাছে ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস দ্বারা পণ্য পাঠানোর জন্য আমাদের নিজস্ব ফরওয়ার্ডার রয়েছে।
2. আপনার নিজের ফরওয়ার্ডার থাকলে, আমরা তাদের সাথে সহযোগিতা করতে পারি।
প্রশ্ন 6: MOQ সম্পর্কে কেমন?
উত্তর: কোন MOQ নেই।
প্রশ্ন 7: আপনার প্রধান বাজার কি?
উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রিয়া, সিঙ্গাপুর...
