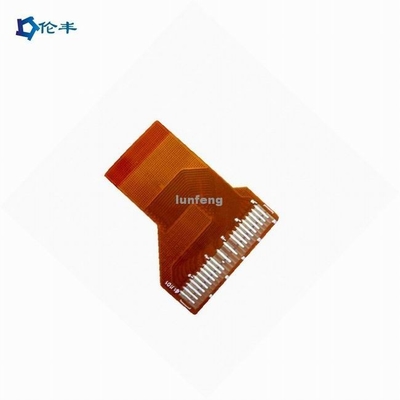

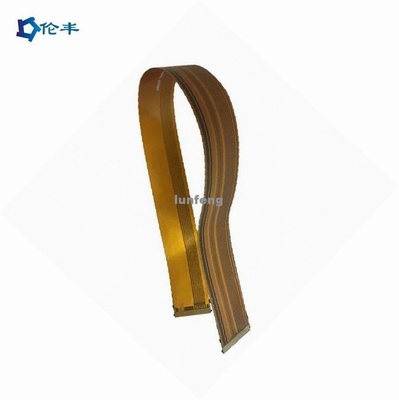

উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য 1OZ কপার পুরুত্ব সহ হলুদ পিআই ফিল্ম সোল্ডার মাস্ক ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড

ব্র্যান্ড নাম:	Lunfeng
মডেল নম্বর:	FPC010
MOQ:	1 টুকরা
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 500000 পিস/পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনজেন, চীন

সাক্ষ্যদান:

ISO9001:2015

উপাদান:

পলিমিল্ড, পিআই

বোর্ড বেধ:

0.2-6 মিমি

সারফেস ফিনিশিং:

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ নিমজ্জন সিলভার/ টিন

সোল্ডার মাস্ক:

হলুদ পিআই ফিল্ম

তামার পুরুত্ব:

1/2OZ 1OZ 2OZ 3OZ, 1oz / 1/2 oz/ 1/3 oz

তামার পুরুত্ব:

0.4-2মিল (10-50um)

রূপরেখা প্রোফাইল:

পাঞ্চিং / লেজার কাট / ড্রিলড

স্তর:

1-6 স্তর

FPC আকার:

ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি

পুরুত্ব:

0.050 মিমি--0.2 মিমি

প্যাকেজিং বিবরণ:

First put into a polybag, then paked into a carton. প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট

যোগানের ক্ষমতা:

প্রতি মাসে 500000 পিস/পিস

বিশেষভাবে তুলে ধরা:

PI অনমনীয় নমনীয় মুদ্রিত সার্কিট বোর্ড
,
1OZ অনমনীয় নমনীয় মুদ্রিত সার্কিট বোর্ড
,
হলুদ PI ফিল্ম অনমনীয় ফ্লেক্স বোর্ড

পণ্যের বর্ণনা

হলুদ পিআই ফিল্ম স্টিফাইড নমনীয় মুদ্রিত সার্কিট বোর্ড 1OZ তামা বেধ

পণ্যের সংক্ষিপ্ত বিবরণ

নমনীয় এফপিসি নমনীয় সার্কিট বোর্ড পিআই নমনীয় পিসিবি পিছনের আঠালো সহ

নমনীয় মুদ্রিত সার্কিটের উপকারিতা

দীর্ঘমেয়াদী কর্মক্ষমতা

নমনীয় সার্কিট বোর্ডের উচ্চতর গুণাবলী তাদের স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা প্রদান করে।এই বোর্ডগুলির মধ্যে থাকা কম নমনীয়তা এবং ভরগুলির বৈশিষ্ট্যগুলি তাদের কম্পনের প্রভাবকে অতিক্রম করতে দেয়ইলেকট্রনিক্সের দীর্ঘস্থায়ীতা ব্যবহারকারীদের জন্য একটি বিশাল সুবিধা।ইলেকট্রনিক্স আজ পরিবারের মধ্যে সাধারণ, তাই তাদের দীর্ঘ সময়ের জন্য ভাল অবস্থায় থাকার ক্ষমতা একটি যোগ মূল্য।

খরচ কমানো

যে কোন ডিভাইস বা উপাদান অন্যের তুলনায় PCB খরচ কমাতে ক্ষমতা এটি একটি অতিরিক্ত সুবিধা দেয়।তারা নমনীয় মুদ্রিত সার্কিট সমাবেশ খরচ উল্লেখযোগ্যভাবে কমাতেএকইভাবে, তারা পুনর্বিবেচনার সময়, পরীক্ষার সময় এবং প্রত্যাখ্যান হ্রাস করে, যা খরচ সাশ্রয় করে।

উচ্চ তাপমাত্রায় জীবন্ততা

এই সার্কিট বোর্ডের পলিআইমাইড উপাদান উচ্চ তাপমাত্রা সহ্য করতে সক্ষম এবং এসিড এবং তেলের মতো পদার্থের প্রতিরোধী।নমনীয় সার্কিট বোর্ড ৪০০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রা সহ্য করতে পারে, যা তাদের উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য বিকল্প করে তোলে।

FPC ক্যাবলের স্পেসিফিকেশন

প্যারামিটার স্পেসিফিকেশন

স্তর ১-৬ স্তর

FPC আকার (সর্বোচ্চ/মিনিট) ন্যূনতমঃ 10x45mm সর্বোচ্চঃ 250x1200mm

বেধ 0.০৫০ মিমি - ০.২ মিমি

গর্ত ব্যাসার্ধ মাধ্যমে (সর্বোচ্চ) 6.5 মিমি

গর্তের আকার (মিনিট) 0.২ মিমি

গর্ত সহনশীলতার মাধ্যমে ±0.025 মিমি

গর্তের তামার বেধ ন্যূনতম ৮ মাইক্রোমিটার সর্বোচ্চ ৩৮ মাইক্রোমিটার

ন্যূনতম লাইন প্রস্থ/স্পেস 0.০৪/০.০৪ মিমি

সহনশীলতা খোদাই ±20%

গর্তে প্যাটার্নের সঠিকতা ±2 মিলিমিটার

প্যান্সিং আকার (সর্বোচ্চ) φ3.175 মিমি

প্যান্সিংয়ের আকার (মিনিট) φ2.0 মিমি

প্যান্সিং অ্যাপারচার বেধ (সর্বোচ্চ) 0.২ মিমি

থার্মোসেটেস্টিং কালি সহনশীলতা ±0.2 মিমি

সবুজ তেল (মিনিট) 0.১ মিমি

সোল্ডার প্যাড (মিনিট) ৮ মিলি*৮ মিলি

সোল্ডার প্যাড দূরত্ব (মিনিট) ৮ মিলিমিটার

সহনশীলতা (মিনিট) ±0.1 মিমি

উপলভ্য ল্যামিনেট উপাদান PL. পিইটি. FR4-Pl

তামার ফোলার বেধ ১২, ১৮, ৩৫, ৭০ মিমি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আপনি কি কারখানা বা বাণিজ্যিক সংস্থা?

উঃ লুনফেং একটি প্রস্তুতকারক / কারখানা। আমরা 26 বছর ধরে ঝিল্লি সুইচ, 10 বছর ধরে টাচ প্যানেলের মধ্যে বিশেষজ্ঞ।

প্রশ্ন ২ঃ আমি যদি আপনার কাছে এটি উত্পাদনের জন্য পাঠাই তবে আমার সুইচ ফাইলটি কি নিরাপদ?

উত্তরঃ আমরা গ্রাহকের নকশা কর্তৃপক্ষকে সম্মান করি এবং আপনার অনুমতি ছাড়া অন্য কারও জন্য স্পর্শ প্যানেল তৈরি করব না।

প্রশ্ন 3: আপনি ফাইল ছাড়াই ঝিল্লি সুইচ / গ্রাফিক ওভারলে / ক্যাপাসিটিভ বা প্রতিরোধী টাচ প্যানেল নমুনাগুলি অনুলিপি করতে পারেন?

উঃ হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী ঝিল্লি সুইচ/ গ্রাফিক ওভারলে/ টাচ প্যানেল ক্লোন করতে পারি।

প্রশ্ন ৪: আপনি কোন পেমেন্ট গ্রহণ করেন?

উঃ TT/ ওয়েস্টার্ন ইউনিয়ন।

প্রশ্ন 5: আপনার শিপিং উপায় কি?

উত্তরঃ 1. আমাদের নিজস্ব ফরোয়ার্ডার আছে DHL, UPS, FEDEX, TNT, EMS দ্বারা পণ্য প্রেরণের জন্য।
2যদি আপনার নিজের ফরোয়ার্ডার থাকে, আমরা তাদের সাথে সহযোগিতা করতে পারি।

প্রশ্ন 6: MOQ সম্পর্কে কি?

উঃ MOQ নেই।

প্রশ্ন ৭ঃ আপনার প্রধান বাজার কোনটি?

উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রেলিয়া, সিঙ্গাপুর...

প্রোডাক্টের ছবি
