উৎপত্তি স্থল: | শেনজেন, চীন |
---|---|
পরিচিতিমুলক নাম: | Lunfeng |
সাক্ষ্যদান: | ISO9001:2015 |
মডেল নম্বার: | FPC011 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
প্যাকেজিং বিবরণ: | <i>First put into a polybag, then paked into a carton.</i> <b>প্রথমে একটি পলিব্যাগে রাখুন, তারপর একট |
ডেলিভারি সময়: | 7-25 কার্যদিবস, আলোচনার জন্য |
পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 500000 পিস/পিস |

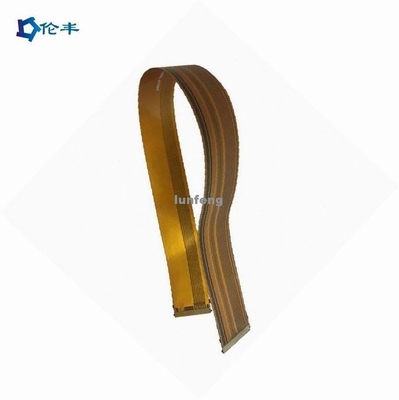

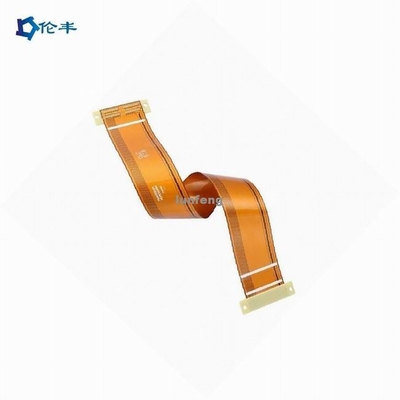

নাম: | ফ্লেক্স প্রিন্টেড সার্কিট FPC নমনীয় সার্কিট বোর্ড নমনীয় PCB FPC কেবল | আবেদন: | কনজিউমার ইলেকট্রনিক্স, ইলেকট্রনিক পণ্য |
---|---|---|---|
উপাদান:: | পলিমিল্ড, পিআই | তামার বেধ:: | 0.4-2মিল (10-50um), |
বোর্ড বেধ:: | 0.2-6 মিমি | আকার: | কাস্টমাইজড |
পৃষ্ঠ সমাপ্তি:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ নিমজ্জন সিলভার/ টিন | ঝাল মাস্ক: | হলুদ পিআই ফিল্ম |
আইটেম: | OEM ODM | রূপরেখা: | পাঞ্চিং / লেজার কাট / ড্রিলড |
তামার বেধ: | 1/2OZ 1OZ 2OZ 3OZ, | ||
লক্ষণীয় করা: | পলিমিল্ড এফপিসি নমনীয় সার্কিট বোর্ড,পিআই ফিল্ম এফপিসি নমনীয় সার্কিট বোর্ড,পিসিবি ফ্লেক্স প্রিন্টেড সার্কিট |
নমনীয় প্রিন্টেড সার্কিটের সুবিধা
ডিজাইনের যথার্থতা
যেহেতু নমনীয় মুদ্রিত সার্কিটগুলি বেশিরভাগ স্বয়ংক্রিয় যন্ত্রপাতি ব্যবহার করে ডিজাইন করা হয়, তাই ডিজাইনে ত্রুটির মার্জিন কম।এটি উচ্চতর ইলেকট্রনিক ডিভাইসগুলির একটি প্রধান বৈশিষ্ট্য।বর্তমানে ব্যবহৃত বেশিরভাগ উন্নত ইলেকট্রনিক ডিভাইস নমনীয় সার্কিট বোর্ড ব্যবহার করে কারণ তাদের থেকে উচ্চ স্তরের নির্ভুলতা প্রত্যাশিত।উচ্চ স্তরের নির্ভুলতা প্রয়োজন এমন ডিভাইসগুলির উদাহরণগুলির মধ্যে রয়েছে যা চিকিৎসা সেটিংসে ব্যবহৃত হয়।
তারা লাইটওয়েট হয়
সার্কিট বোর্ডগুলি সহজেই ভাঁজ করা যায়, এইভাবে সেগুলিকে এমন বগিগুলিতে স্থাপন করা যেতে পারে যেখানে অন্যান্য উপাদানগুলি ফিট করা কঠিন বলে মনে হয়।প্রকৌশলীরা প্যাকেজের আকার কমাতে এই সার্কিটগুলি হালকা ওজনের হওয়ার সুবিধা নেয়।
নমনীয়তা
নমনীয় হওয়ার ক্ষমতার কারণে, তারা ব্যবহারকারীদের ওজন এবং স্থানের চাপ থেকে মুক্তি দিতে সক্ষম হয় যা অনমনীয় সার্কিট বোর্ডগুলি প্রায়শই তৈরি করে।নমনীয় সার্কিট বোর্ডগুলিকে ইনস্টল করার সময় বিভিন্ন স্তরে বাঁকানো সম্ভব।এটি বিভিন্ন ইলেকট্রনিক্সের কার্যকারিতা স্তর উন্নত করা সম্ভব করে তোলে।
FPC তারের (নমনীয় মুদ্রিত সার্কিট) বিশেষ উল্লেখ
|
|
স্তর | 1-6 স্তর |
FPC আকার (সর্বোচ্চ/মিনিট) | ন্যূনতম: 10x45 মিমি সর্বোচ্চ: 250x1200 মিমি |
পুরুত্ব | 0.050 মিমি—0.2 মিমি |
গর্ত ব্যাসের মাধ্যমে (সর্বোচ্চ) | 6.5 মিমি |
গর্ত আকারের মাধ্যমে (মিনিট) | 0.2 মিমি |
গর্ত সহনশীলতার মাধ্যমে | ±0.025 মিমি |
গর্ত তামার বেধ | সর্বনিম্ন 8μm সর্বোচ্চ 38μm |
ন্যূনতম লাইন প্রস্থ/স্পেস | 0.04/0.04 মিমি |
এচিং সহনশীলতা | ±20% |
গর্ত উপর প্যাটার্ন নির্ভুলতা | ±2মিল |
পাঞ্চিং আকার (সর্বোচ্চ) | φ3.175 মিমি |
পাঞ্চিং সাইজ (মিনিট) | φ2.0 মিমি |
পাঞ্চিং অ্যাপারচার পুরুত্ব (সর্বোচ্চ) | 0.2 মিমি |
থার্মোসেটিং কালি সহনশীলতা | ±0.2 মিমি |
সবুজ তেল (মিনিট) | 0.1 মিমি |
সোল্ডার প্যাড (মিনিট) | 8 মিলিয়ন * 8 মিলিয়ন |
সোল্ডার প্যাড দূরত্ব (মিনিট) | 8মিল |
সহনশীলতা (মিনিট) | ±0.1 মিমি |
উপলব্ধ Laminates উপাদান | Pl.পিইটিFR4-Pl |
কপার ফয়েল বেধ |
12um, 18um, 35um, 70um
|
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: লুনফেং একটি প্রস্তুতকারক/কারখানা।আমরা 26 বছরের জন্য মেমরবেনে সুইচ, 10 বছরের জন্য টাচ প্যানেলে বিশেষায়িত করি।
প্রশ্ন 2: আমার সুইচ ফাইলটি যদি আমি আপনাকে উত্পাদনের জন্য পাঠাই তবে কি নিরাপদ?
উত্তর: আমরা গ্রাহকের নকশা কর্তৃপক্ষকে সম্মান করি এবং ছাড়া অন্য কারো জন্য স্পর্শ প্যানেল তৈরি করব না
আপনার অনুমতি।এনডিএ গ্রহণযোগ্য।
Q3: আপনি কি ফাইল ছাড়াই মেমব্রেন সুইচ/গ্রাফিক ওভারলে/ক্যাপাসিটিভ বা প্রতিরোধী টাচ প্যানেলের নমুনা কপি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনার নমুনা অনুযায়ী মেমব্রেন সুইচ/গ্রাফিক ওভারলে/টাচ প্যানেল ক্লোন করতে পারি।
প্রশ্ন 4: আপনি কোন পেমেন্ট গ্রহণ করেন?
উঃ টিটি/ওয়েস্টার্ন ইউনিয়ন।
প্রশ্ন 5: আপনার শিপিং উপায় কি?
A: 1. আমাদের কাছে ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস দ্বারা পণ্য পাঠানোর জন্য আমাদের নিজস্ব ফরওয়ার্ডার রয়েছে।
2. আপনার নিজের ফরওয়ার্ডার থাকলে, আমরা তাদের সাথে সহযোগিতা করতে পারি।
প্রশ্ন 6: MOQ সম্পর্কে কেমন?
উত্তর: কোন MOQ নেই।
প্রশ্ন 7: আপনার প্রধান বাজার কি?
উত্তর: ইউরোপ, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, রাশিয়া, তুরস্ক, ইরান, অস্ট্রিয়া, সিঙ্গাপুর...
